Audiffren-Singrün-Kältemaschine

Das Exponat befindet sich im Frigotheum, dem Museum des HKK in Maintal
Inventar Nr. AGG 001

AS – Rotor

Die erste hermetisch gekapselte Kältemaschine der Welt. Die geniale Erfindung des Mönches und Physikers aus Epinal Marcel Audiffren. Produziert bei Singrün und ab 1909 durch BBC in Saarbrücken und von General Electric in den USA.
Es gibt noch heute nach über 100 Jahren Betriebszeit Exemplare, die mit Original Kältemittel- und Ölfüllung betrieben werden. ESaK- Studenten der BKS haben ein solches funktionstüchtiges Aggregat mit Originalfüllung wieder in eine Anlage integriert und im Betrieb vorgeführt.

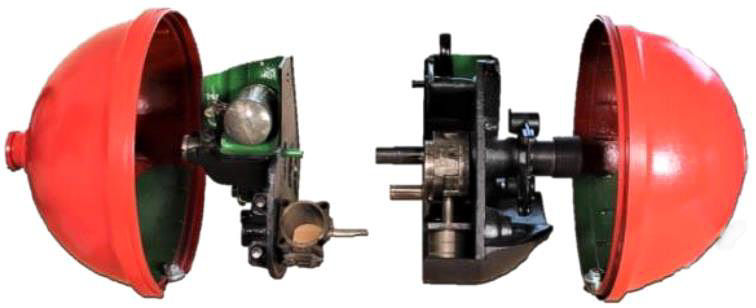

Ein Blick in die aufgeschraubte Verdichter- und Verdampferkugel zeigt die Komplexität der Konstruktion: Links: Hochdruck-Schwimmerregler zur Kaeltemitteleinspritzung, Fliehkraft-Anlaufentlastung durch Bypass zwischen Hoch- und Niederdruck, Doppelkolben in Pendelzylindern, so wie ein großes Trägheitsgewicht, um den Verdichter in Position zu halten.

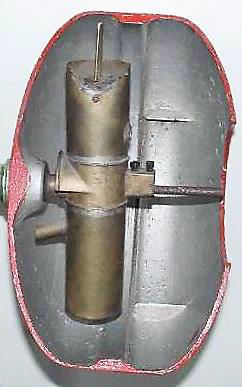

Rechts: Auf der Verdampferseite entpuppt sich das simple Rohr aus Messing, als Kombination aus Flüssigkeitsverteiler und Ölrückführeinrichtung – genial! –
