Verdichterentwicklungen der 80er Jahre

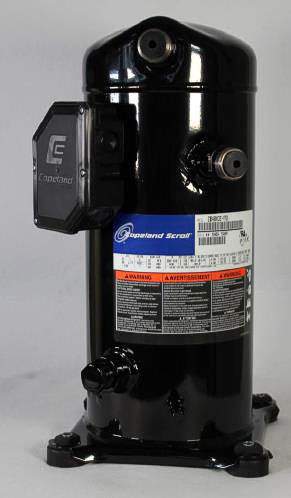

Copeland Scroll- Verdichter

Das Exponat befindet sich im Frigotheum, dem Museum des HKK in Maintal
Inventar Nr. VER 028

Type: ZB48KCE-TFD
Kältemittel: R 404 A
Kälteleistung: 6,91 kW bei T0 = -25°C
Hubvolumen: 18,8 cm³

Der Scroll (engl. für Getriebeschnecke) ist eine Erfindung aus dem Jahre 1905 des französischen Ingenieurs und Schriftstellers: Léon Creux. Ein Scrollverdichter arbeitet nach dem Verdrängerprinzip. Er besteht aus zwei ineinander verschachtelten Spiralen von denen eine stationär ist und die andere auf einer kreisförmigen Bahn exzentrisch bewegt wird. Dabei halten die Spiralen einen minimalen Abstand voneinander und bilden bei jeder Umdrehung zwei ständig kleiner werdende Kammern. Dadurch wird das zu pumpende Gas außen angesaugt, innerhalb der Pumpe verdichtet und über einen Anschluss in der Spiralmitte ausgestoßen.

siehe Scroll-Videoclipp.
